該負載柜是根據GB4943-2001、GB2099、GB16915.1、GB7000.1-2003、IEC60884、IEC60320、IEC61058、IEC60669.1等標準相關要求設計制造，適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命測試，也適用于家用和類似用途插頭插座的分?jǐn)嗳萘亢驼２僮鲏勖鼫y試。
產品概述
該負載柜是根據GB4943-2001、GB2099、GB16915.1、GB7000.1-2003、IEC60884、IEC60320、IEC61058、IEC60669.1等標準相關要求設計制造，適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命測試，也適用于家用和類似用途插頭插座的分?jǐn)嗳萘亢驼２僮鲏勖鼫y試。

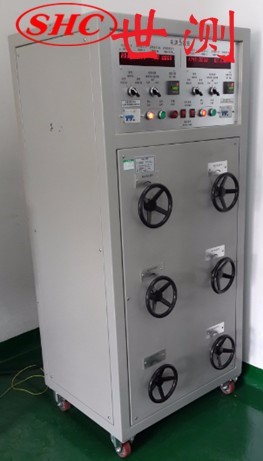

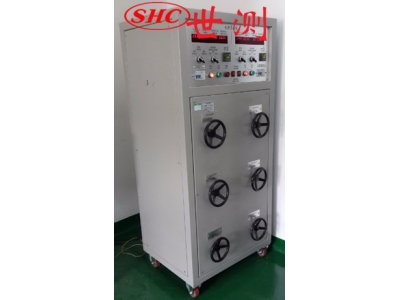

負載柜采用淺灰色封板。正面上方為噴砂的操作控制面板，面板上有控制電源開關、產品通電電流、電壓及功率、功率因數顯示儀表、負載電源開關、各狀態指示燈、啟動及停止按鈕、電容量轉換開關、負載種類轉換開關及報警器等；下方對應為每路的電壓輸出調節旋鈕、電流調節旋鈕和電感調節旋鈕。負載柜內有二路獨立負載，每路具有阻性、感性及容性(熒光燈式)負載三合一功能，可通過轉換開關來切換。負載柜內部采用采用強風對流冷卻。負載柜后下方有接線柱，可通過導線與開關插頭插座壽命試驗機等檢測設備連接，在檢測過程中輸出電流電壓及功率。
主要技術參數及使用環境
序號 | 項目 | 參數 | 備注 |
1 | 儀表電源Meter Power | 帶地線單相AC220V/50Hz | |
負載電源Load Power | 三相四線AC380/50Hz（單相AC220V,共三組） | ||
2 | 工位 | 二工位（可定制） | |
3 | 數顯電壓表 | 0～300V、精度±0.5% | |
4 | 數顯電流表 | 0～60A、精度±0.5% | |
5 | 數顯功率表 | 0～12KW、精度±0.5% | |
6 | 數顯功率因素表 | 0.3～0.999、精度±0.5% | |
7 | 負載方式 | 阻性、感性、容性三合一，可切換 | |
8 | 容性負載 | 70uf、140uf、7.3uf可選 | |
9 | 負載輸出 | 每次負載輸出及隔次負載輸出可選 | |
10 | 計數器 | 0～999999次，可預置 | |
11 | 負載電源容量 | 3*10KVA | |
12 | 輸出電流上限 | 60A，當超過62A自動切斷 | |
13 | 輸出電壓上限 | 300V，當超過305V自動切斷負載 | |
14 | 大氣壓力 | 80～106kpa | |
15 | 環境溫度 | 5～40°C | |
16 | 相對濕度 | （20～90）%RH | |
17 | 使用場所 | 無劇烈搖動、振動，無電磁干擾、無塵埃、 無爆炸性及腐蝕性氣體、散熱良好 | |
18 | 外形尺寸及重量 | L*W*H=1200*760*1830mm,800kg |
